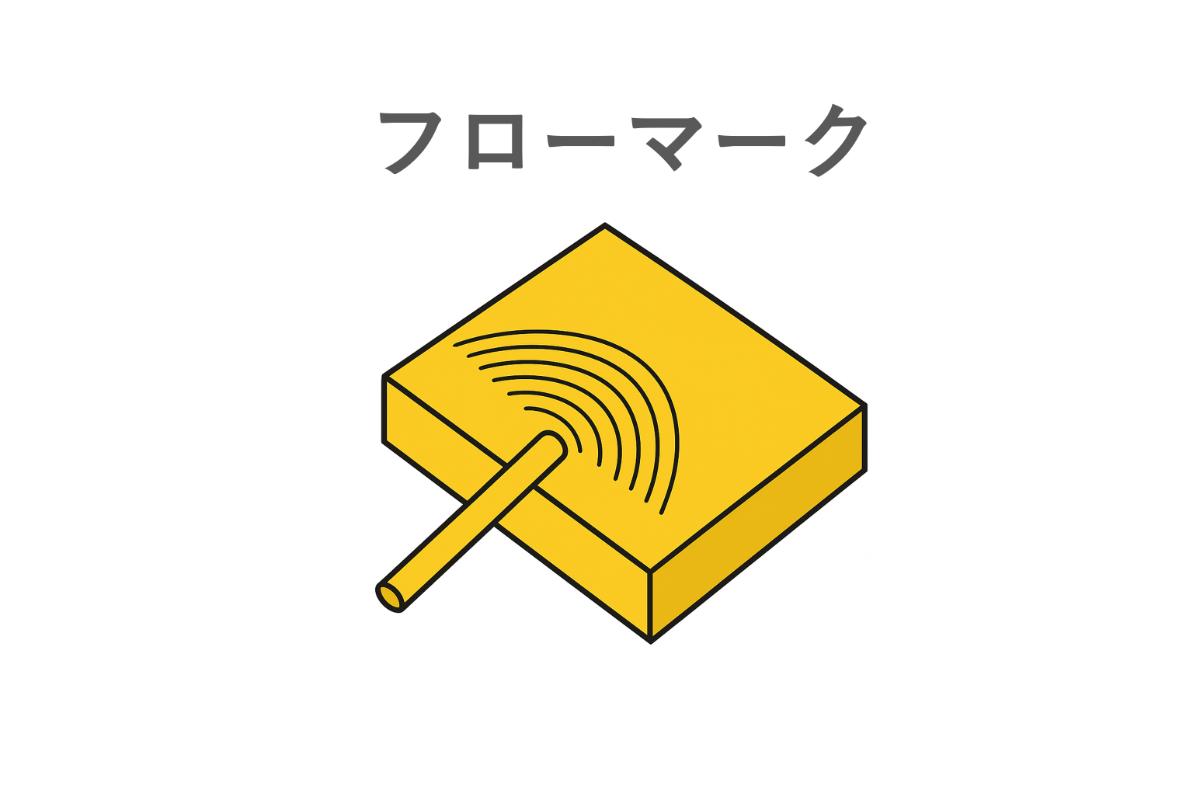

【フローマークとは何か？】
フローマークとは、成形品の表面に樹脂の流れた跡として現れる模様や線状の不具合です。これは見た目の問題にとどまらず、時には製品の品質や評価に大きな影響を及ぼすことがあります。
Apa itu Flow Mark?
Flow mark adalah pola atau garis yang muncul pada permukaan produk cetakan sebagai jejak aliran resin. Ini bukan hanya masalah penampilan, tetapi terkadang sangat memengaruhi kualitas dan penilaian produk.
【なぜフローマークが発生するのか】
フローマークの原因は主に「樹脂の流動状態」に起因します。特に溶融樹脂が金型内を不均一に流れた場合や、異なる流れが合流する際に温度や速度の差があると、境界部に線ができてしまいます。また、ゲート設計や金型温度も大きな影響を与えます。
Mengapa Flow Mark Terjadi?
Penyebab utama flow mark berasal dari kondisi aliran resin. Ketika resin leleh mengalir tidak merata dalam cetakan, atau saat dua aliran bertemu dengan perbedaan suhu dan kecepatan, garis terbentuk di perbatasan tersebut. Desain gate dan suhu cetakan juga sangat berpengaruh.
【フローマークの種類と見分け方】
フローフロントマーク：複数の流れが合流した際にできる模様。円弧状や放射状に現れることが多い。
ゲート近傍のスジ状模様：ゲートからの射出速度が不安定な場合に発生しやすい。
ガス焼けやウェルドラインと混同しやすいため、注意が必要です。
Jenis dan Ciri Flow Mark:
Flow Front Mark: Pola yang terbentuk saat beberapa aliran resin bertemu. Sering muncul dalam bentuk busur atau radial.
Garis di sekitar gate: Terjadi karena kecepatan injeksi dari gate yang tidak stabil.
Sering disalahartikan sebagai burn mark atau weld line, jadi perlu perhatian.
【主な発生原因】
・射出速度が遅すぎる、または不安定
・金型温度が低く、樹脂が早く冷えてしまう
・ゲート位置やサイズが不適切
・材料の流動性が悪い
Penyebab Utama:
Kecepatan injeksi terlalu lambat atau tidak stabil
Suhu cetakan terlalu rendah sehingga resin cepat mendingin
Posisi atau ukuran gate tidak tepat
Fluiditas bahan resin rendah
【対策方法】
■ 成形条件の最適化
射出速度の見直し：適正な速度で一気に樹脂を流す
金型温度の調整：冷えすぎを防ぎ、流動性を保つ
保圧時間や圧力の適正化
■ 金型設計の工夫
ゲート位置の最適化：できるだけ中央や厚肉部に配置
ランナーや冷却配管の配置見直し
■ 材料選定の工夫
フローマークが出にくいグレードの樹脂を使用
Metode Penanggulangan:
■ Optimalisasi kondisi cetakan:
Menyesuaikan kecepatan injeksi agar resin mengalir merata
Mengatur suhu cetakan agar tidak terlalu dingin
Menyesuaikan waktu dan tekanan holding
■ Perbaikan desain cetakan:
Menempatkan gate di lokasi yang optimal seperti bagian tengah atau tebal
Meninjau ulang posisi runner dan saluran pendingin
■ Pemilihan bahan:
Menggunakan jenis resin yang tidak mudah membentuk flow mark
【教育における活用ポイント】
フローマークは視覚的に認識しやすい不良であるため、技能実習生の教育においても有効な教材となります。実際の不良サンプルを用い、「この模様はどこで、なぜ起きたか」を推測させるトレーニングが効果的です。
Poin Pelatihan:
Flow mark mudah dikenali secara visual, sehingga sangat cocok sebagai bahan pelatihan untuk pemagang. Gunakan sampel nyata dan latih peserta untuk menganalisis “di mana dan mengapa” pola tersebut muncul.
【まとめ】
フローマークは製品の見た目に直結する不良であり、顧客からのクレームにもつながりやすい要因です。成形条件・金型設計・材料の三点からバランス良く対策することが、現場力の向上につながります。
Kesimpulan:
Flow mark merupakan cacat yang langsung terlihat dan sering menyebabkan keluhan pelanggan. Dengan pendekatan seimbang antara kondisi cetak, desain cetakan, dan pemilihan bahan, kemampuan di lapangan dapat meningkat.
