反りはなぜ起こる？──冷却バランスと成形条件の相互作用

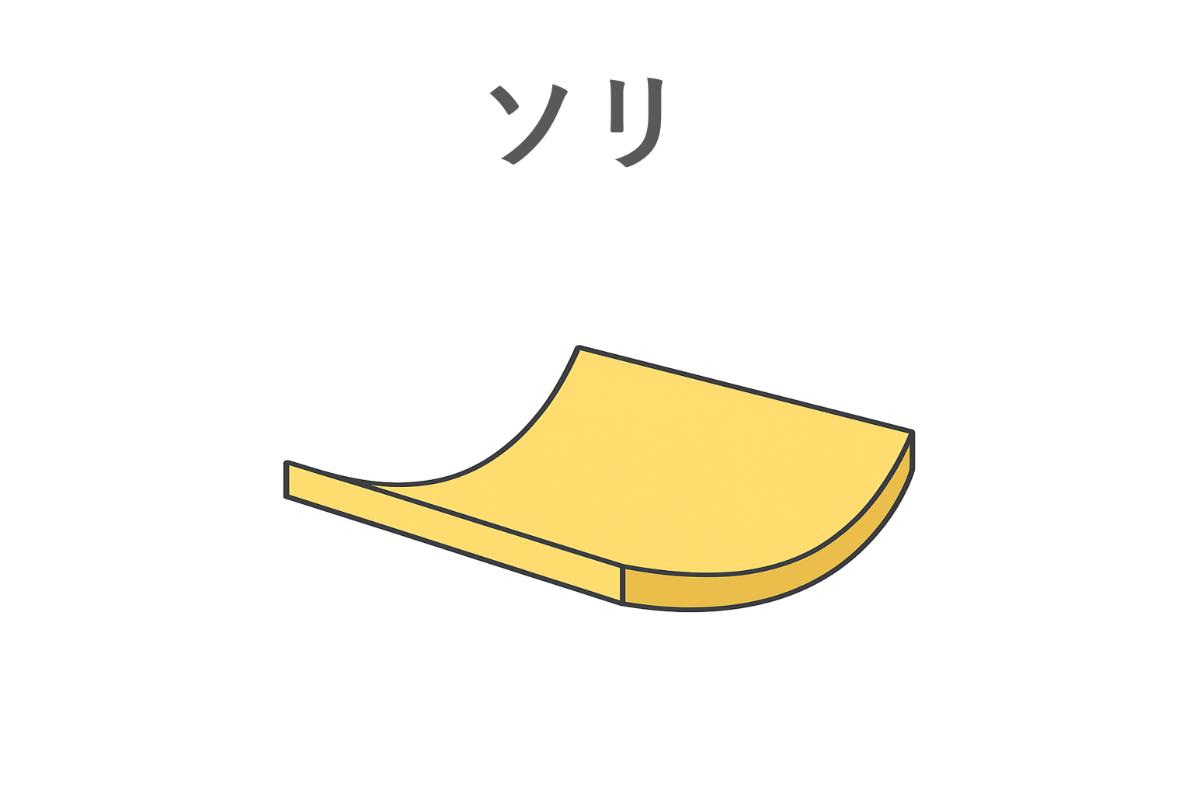

反り（Warpage）は、射出成形における最も頻出かつ重大な不良のひとつです。目視で確認できることから現場でも早期に発見されやすい一方で、その発生メカニズムは単純ではありません。冷却設計と成形条件の複雑な相互作用が原因となるため、真の対策には多角的な理解が求められます。
Warpage adalah salah satu cacat paling umum dan serius dalam proses injeksi. Meskipun mudah terlihat secara visual, penyebabnya sangat kompleks dan melibatkan interaksi antara desain pendinginan dan kondisi proses. Oleh karena itu, penanganannya memerlukan pemahaman yang menyeluruh.
冷却ムラと収縮タイミングのズレ
射出成形において、溶融樹脂は金型内で冷却されて固化します。このとき、冷却が均一でないと、内外・左右・厚薄といった位置によって冷却速度が異なり、樹脂が固まるタイミングにも差が生じます。この差が内部応力の不均衡を生み、製品に反りとして現れるのです。
Dalam proses injeksi, resin yang dilelehkan akan didinginkan di dalam cetakan hingga mengeras. Jika proses pendinginan tidak merata, bagian luar dan dalam, atau sisi kanan dan kiri, akan mengeras pada waktu yang berbeda. Perbedaan ini menyebabkan ketegangan internal yang tidak seimbang dan menghasilkan warpage.
冷却設計の不備が反りを助長する
反りの発生には、以下のような冷却設計上の要因が関わります：
一方向に偏った冷却水路
非対称な肉厚や形状
局所的に厚みが集中する部分
冷却不足による一部硬化の遅れ
Beberapa penyebab desain pendinginan yang tidak memadai antara lain:
Jalur pendingin yang hanya mengalir pada satu sisi
Ketebalan produk yang tidak seimbang
Konsentrasi massa pada satu bagian tertentu
Pendinginan yang tidak cukup sehingga pembekuan tidak serempak
成形条件の調整が鍵となる
成形条件も反りの発生に大きく影響します。たとえば、保圧時間が短いと内部応力が残りやすく、離型後に変形を引き起こします。また、型温が高すぎたり、成形サイクルを急ぎすぎたりすると、十分な冷却が得られず反りの要因となります。
Kondisi proses juga sangat menentukan terjadinya warpage. Misalnya, waktu holding yang terlalu singkat menyebabkan tegangan internal tertinggal dan menimbulkan deformasi setelah pelepasan cetakan. Suhu cetakan yang terlalu tinggi atau siklus pembentukan yang terlalu cepat dapat menyebabkan pendinginan tidak mencukupi.
調整すべき主要パラメータ：
保圧時間と圧力の最適化
冷却時間の十分な確保
金型温度のバランス制御
射出速度と材料温度の調整
Parameter utama yang perlu diperhatikan:
Waktu dan tekanan holding
Durasi pendinginan yang memadai
Kontrol suhu cetakan yang seimbang
Kecepatan injeksi dan suhu material
技能実習生への指導のポイント
反りは視覚的に確認しやすいため、技能実習生にとって初めて遭遇する不良のひとつです。しかし、「なぜ反りが起きたか」を理解させるためには、実体験に基づく教育が必要です。
Warpage mudah diamati dengan mata, sehingga sering menjadi cacat pertama yang dialami peserta magang. Namun, untuk benar-benar memahaminya, diperlukan pendekatan berbasis pengalaman langsung.
効果的な教育アプローチ：
保圧時間を変えた成形条件で、反りの有無を比較させる
冷却ホースの接続位置を変えて、冷却不均一の影響を体験させる
対称製品と非対称製品の反りやすさを比べさせる
冷却後すぐの変形と、時間経過後の変形の違いを観察させる
Langkah pendidikan yang efektif:
Bandingkan hasil produk dengan variasi waktu holding
Ubah posisi selang pendingin dan amati hasil pendinginan
Bandingkan antara produk simetris dan asimetris
Amati perbedaan bentuk produk segera setelah pelepasan dan setelah beberapa waktu
まとめ：反りは現象ではなく“結果”
反りは、冷却・設計・成形条件という三者のバランスが崩れた結果として現れます。そのため、単一の要因に解決策を求めるのではなく、全体最適の視点で見直すことが重要です。技能実習生に対しても、「反り＝現象」ではなく「反り＝結果」と捉えさせ、原因をたどる視点を育てることが、現場力の向上につながります。
Warpage bukan sekadar fenomena, melainkan hasil dari ketidakseimbangan antara pendinginan, desain, dan kondisi proses. Oleh karena itu, pendekatannya harus menyeluruh. Mengajarkan peserta magang untuk memahami warpage sebagai hasil dan bukan hanya gejala akan meningkatkan kemampuan mereka dalam mengidentifikasi dan memperbaiki masalah di lapangan.
